半導體設備制造商在視覺開發領域面臨多重挑戰:圖像算法研發投入不足、圖形繪制與用戶交互性開發難度大、國外視覺算法庫成本高和技術支持匱乏,以及算法庫接口碎片化問題。這些問題制約了設備性能提升和用戶體驗優化,并增加了開發成本與維護難度。為應對這些挑戰,制造商需創新開發流程,降低成本,提升技術支持,簡化算法集成,并在市場競爭中提供更優產品和服務。正是在此背景下,研華VisionNavi/Semi Tool——專為半導體行業設計的視覺算法應運而生。

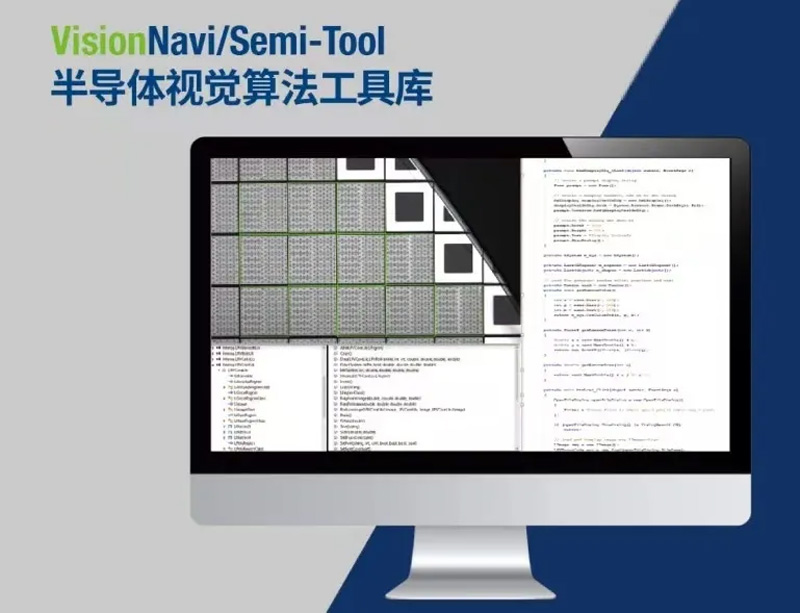

???尋邊檢測:專為晶圓制造中的來料檢測設計,能夠精準定位晶圓中心位置,為后續的加工步驟提供準確的起點。
? 芯片定位與排序算法:通過高精度的晶粒匹配和晶圓對準技術,軟件能夠有效剔除重疊區域晶粒及雙胞等異常晶粒,確保晶圓處理過程中的準確性和一致性。
?? WaferMap:軟件以顯示控件的形式提供全面的晶圓Map圖生產、存儲、顯示繪制功能,包括對晶圓上的Die進行訪問和數量統計,為晶圓制造過程中的質量控制和追蹤提供了直觀的工具,實現算法的可視化。

VisionNavi/Semi Tool好比給機器裝上了一雙慧眼,但僅有視覺功能而缺乏運動控制,無法滿足設備的整體系統控制需求。為此,研華不僅提供了先進的視覺算法,還搭配了一系列運動控制產品,以滿足不同客戶的特定需求。

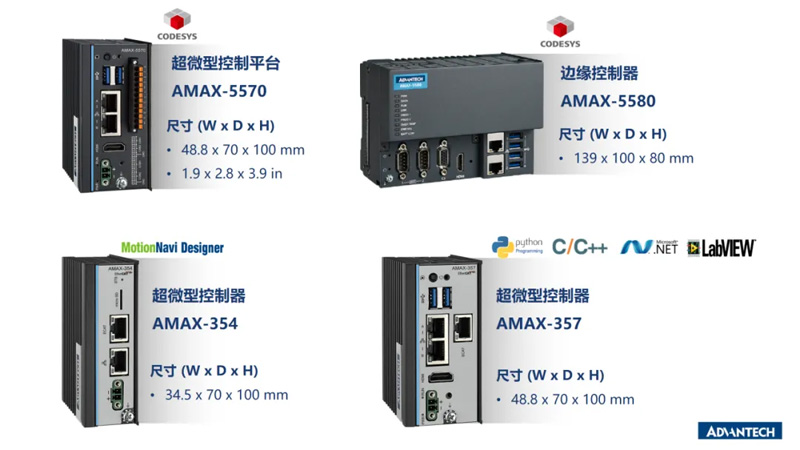

考慮到客戶的多樣化使用習慣,研華在運動控制領域推出了豐富多樣的產品。在Codesys系統方面,推出了AMAX-5570和AMAX-5580兩款邊緣控制器,在高級語言領域,則有AMAX-354和AMAX-357兩種EtherCAT運動控制器,為客戶根據自身習慣的不同而提供多重選擇,來滿足半導體不同工藝段的設備開發需求。

此外,研華還針對半導體等垂直行業的具體應用,提供了整合機器視覺與運動控制的完整解決方案,滿足半導體工藝中不同階段對工藝的精確要求。為了持續提升半導體設備的生產效率和精度,研華還提供了深度的控制軟件算法客制化服務,幫助客戶的產品在性?xún)r(jià)比上更具優勢。
研華的硬件組合方案融合專用算法軟件的服務,以適應市場對多樣化和個性化的需求。從設備的數據處理、控制到通訊,研華提供了多種形態和組合的平臺,以及包括特殊算法開發、底層定制、固件個性化等增值服務,客戶可以按自身設備所處環境及條件要求,自由組合搭配。
